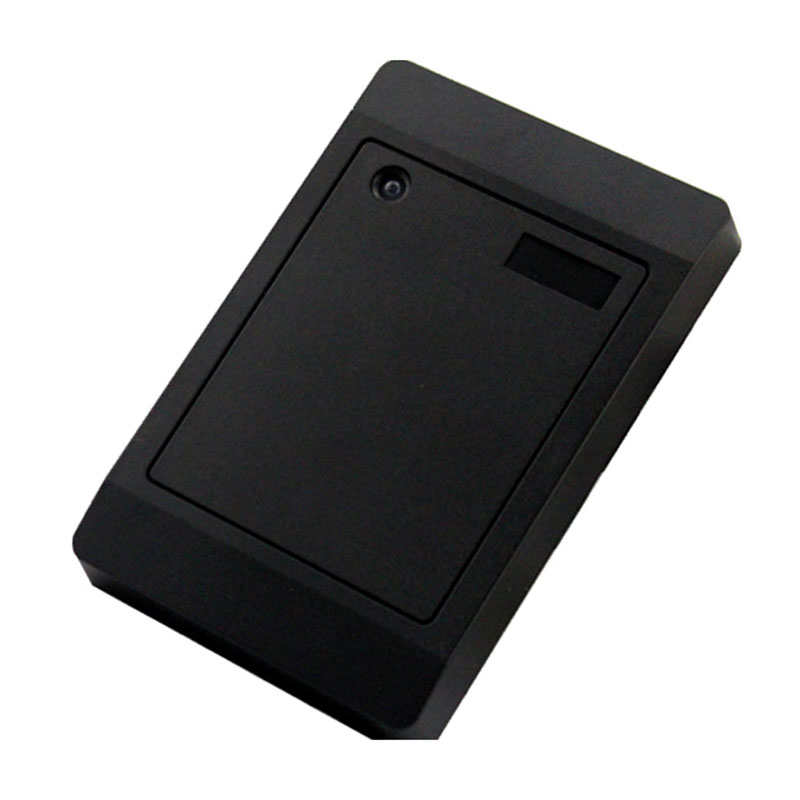

125KHZ Wiegand 26/34 Security Бесконтактный контроль доступа к двери Считыватель приближения
1. Введение продукта
Считыватель карт Wiegand - это считыватель бесконтактного контроля доступа 125 кГц, исключающий использование усовершенствованной схемы радиочастотного приемника и встроенного микроконтроллера в сочетании с эффективными алгоритмами декодирования. Он получил высокую чувствительность, ток, один источник питания постоянного тока, низкую цену, высокую производительность. характеристики. Пыль, влага, полностью герметичная конструкция позволяет пользователям устанавливать на открытом воздухе и в других суровых условиях, без механического износа и долговечности.
2. Технические характеристики
Вещь |
Параметры |
Частота |
125 кГц |
Рабочее напряжение |
9В-16В постоянного тока |
Потребляемый ток |
0-100 мА |
Карты поддержки |
ТК4001\ЭМ4100 и др. |
Диапазон чтения |
0мм-100мм (связанные с картой или окружающей средой) |
интервал чтения |
<0.5S |
Формат |
Виганд 26/Виганд 34 (Установка самостоятельно) |
Расстояние передачи |
WG26/34‰¥100M |
Рабочая температура |
-25°C +75°C |
Размер |
114мм×76мм×16мм |
Длина провода |
180 мм ± 5 мм |
Материал |
Клей из ПВХ и смолы – водостойкий. |
Индикация состояния |
Светодиод 2PC (красный означает режим ожидания, зеленый означает успешное считывание) |
3. Определение линии
Red: VCC(9V-16V)
Black: GND
Вайтю Виганд D1
ГринюшВиганд D0
Grey: Зеленый свет и длинный звонок зуммера
Фиолетовый: Виганд 26/Виганд 34 (выходной формат WG34, когда фиолетовая линия соединяется с черной линией)
4.Примечания
1. Выключите питание и не работайте при установке или разборке.
2.Считыватель необходимо установить на деревянную, бетонную или кирпичную стену или поставить на стол. У него может не быть большой площади изделий из железа и стали в радиусе около 10 сантиметров.
3. Различные карты влияют на расстояние чтения
4. Если расстояние считывателя между двумя машинами <0,3 м, будет мешать друг другу. Другими словами, наилучшее расстояние между считывателем сохраняется на уровне 0,3 метра выше.
5. Если карта все еще находится в зоне считывания, считыватель без каких-либо подсказок, а также не отправляет данные.
6. Читатель контроля доступа не может хранить пользовательские данные и информацию, мы не можем увеличить карту, пароль и отпечаток пальца пользователя. Это инструмент для разблокировки, который просто расширяется до карты или пароля, вам нужно полагаться на контроллер доступа, машины с картами посещаемости или многодверные контроллеры.
